Italianonumero Sfoglia:0 Autore:Editor del sito Pubblica Time: 2026-07-16 Origine:motorizzato

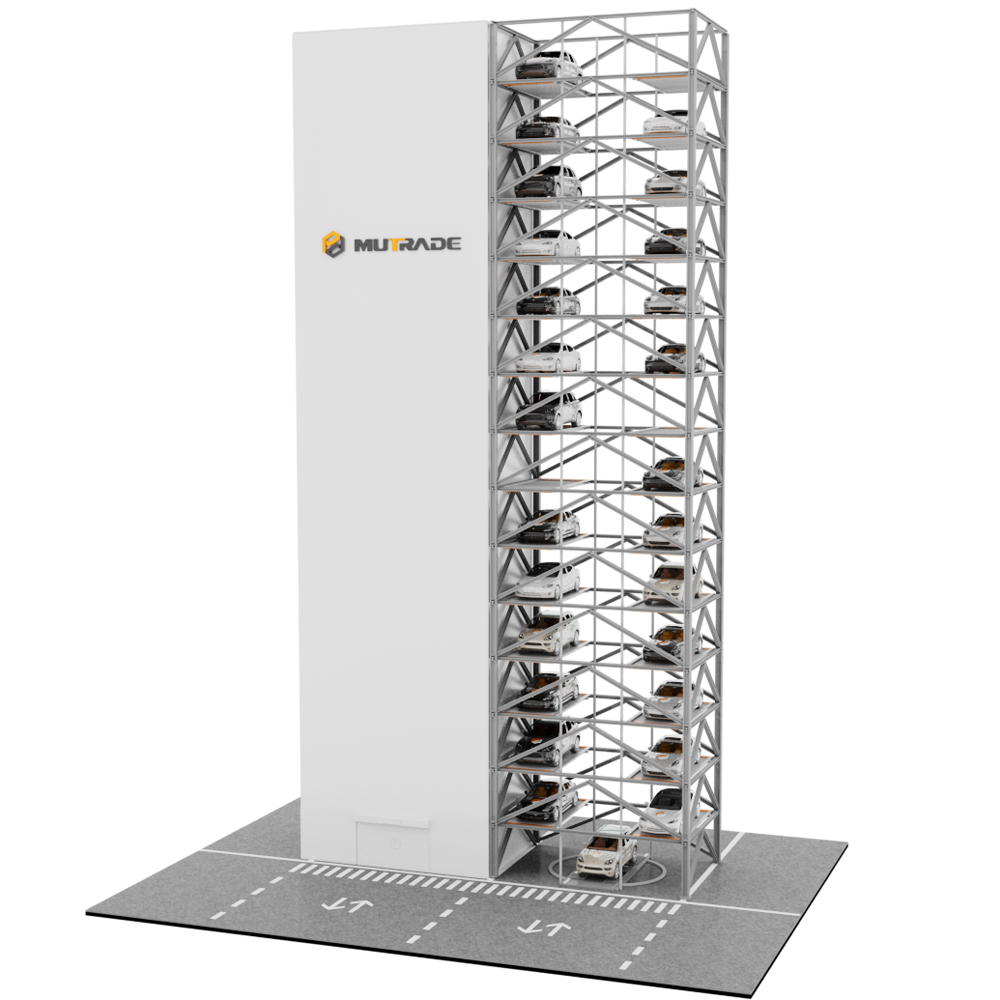

I vincoli immobiliari urbani costringono gli sviluppatori a massimizzare ogni metro quadrato di terreno disponibile. Le infrastrutture di parcheggio convenzionali richiedono enormi ingombri spaziali per corridoi, rampe e spazi pedonali. Le soluzioni di parcheggio ad alta densità risolvono questa inefficienza spaziale, ma introducono rischi operativi significativi. Lo spostamento di veicoli multi-tonnellata attraverso spazi verticali e orizzontali ristretti richiede un funzionamento continuo e con tolleranza ai guasti. Un guasto meccanico o un crash del software in questi ambienti provoca veicoli intrappolati, gravi responsabilità e immediati colli di bottiglia operativi.
Per mitigare questi rischi, gli sviluppatori si affidano al controllore logico programmabile (PLC) come standard di livello industriale per la gestione di un sistema di parcheggio automatizzato . A differenza dell'elettronica di consumo standard, i PLC offrono un'elaborazione logica deterministica progettata specificamente per ambienti difficili. Questa valutazione tecnica esplora il modo in cui i PLC gestiscono complesse attività di input/output (I/O), garantiscono una rigorosa conformità alla sicurezza e determinano la fattibilità a lungo termine delle infrastrutture di parcheggio ad alta densità.
Affidabilità industriale: i PLC sostituiscono i fragili controlli basati su PC con un'elaborazione logica robusta e deterministica, garantendo tempi di attività elevati in ambienti di garage difficili.
Controllo di precisione: un sistema di parcheggio automatizzato si affida ai PLC per elaborare migliaia di input al secondo provenienti da sensori, lettori RFID e relè di sicurezza per eseguire il percorso e il recupero impeccabili dei veicoli.
Convalida pre-messa in servizio: l'utilizzo di software di simulazione 3D e suite di programmazione PLC dedicate prima dell'implementazione fisica riduce al minimo i rischi di collisione nel mondo reale e i tempi di inattività del debug.
Scalabilità e integrazione: le moderne architetture PLC consentono ai gestori delle strutture di ridimensionare i moduli I/O man mano che la capacità del parcheggio aumenta, integrandosi direttamente con i sistemi di gestione degli edifici (BMS) tramite protocolli industriali standard.
Mitigazione del rischio: la valutazione di un sistema basato su PLC richiede di dare priorità alla ridondanza hardware, alla programmazione fail-safe e alle funzionalità di override manuale per mitigare i blocchi meccanici.
Sommario
Il funzionamento di infrastrutture di parcheggio ad alta densità richiede il rigoroso rispetto di specifici criteri di successo. I gestori delle strutture si aspettano zero danni ai veicoli, tempi di recupero inferiori a tre minuti e un tempo di attività del sistema del 99,9%. Il raggiungimento di questi parametri richiede un sistema di controllo in grado di eseguire sequenze meccaniche complesse senza esitazioni o errori. I microcontrollori di livello consumer e i sistemi standard basati su PC non hanno la robustezza e l"elaborazione deterministica necessarie per questo livello di affidabilità. Quando hai un SUV da 6.000 libbre seduto su un pallet d"acciaio sospeso a cinquanta piedi in aria, non puoi fare affidamento su un sistema operativo che potrebbe decidere di eseguire un aggiornamento in background.
In questo contesto, un PLC funge da computer industriale appositamente progettato per controllare processi produttivi e macchinari pesanti. Il funzionamento deterministico è la caratteristica distintiva di un PLC. Garantisce tempi di risposta entro i millisecondi. Quando si spostano veicoli multi-tonnellata su ascensori e navette automatizzati, l"elaborazione deterministica non è negoziabile. Un segnale ritardato al contattore del motore o il mancato ingresso di un sensore possono causare collisioni meccaniche catastrofiche. Il PLC esegue il suo ciclo logico in un intervallo di tempo altamente prevedibile, garantendo che quando scatta un finecorsa, il motore corrispondente si ferma immediatamente.
Il PLC funziona come il sistema nervoso centrale dell"infrastruttura di parcheggio. Esegue la scansione continua degli input sul campo, esegue il programma definito dall"utente e aggiorna gli output sugli attuatori meccanici. Questo ciclo di scansione si ripete migliaia di volte al secondo. Utilizzando linguaggi di programmazione standardizzati come la logica ladder o il testo strutturato, il PLC traduce i dati fisici dei sensori in movimenti meccanici precisi. Cabliamo questi sistemi per garantire che ogni veicolo raggiunga il luogo di stoccaggio designato in modo sicuro, senza fare affidamento sull"intervento umano.
Per comprendere l"architettura di un parcheggio gestito da PLC è necessario analizzare il modo in cui i dati fluiscono attraverso il sistema. Il processo si basa su un ciclo continuo di rilevamento, elaborazione e attuazione. I tecnici sul campo trascorrono settimane a mappare questi punti I/O prima che un singolo veicolo entri nella struttura.
Prima che venga avviata qualsiasi sequenza meccanica, il sistema deve mappare accuratamente l"ambiente fisico. I PLC raccolgono dati attraverso una vasta rete di dispositivi di input. I rilevatori a circuito induttivo verificano la presenza del veicolo al cancello d"ingresso. Sensori fotoelettrici e scanner laser misurano le dimensioni esatte del veicolo, garantendo che non superi i limiti di altezza, larghezza o lunghezza del magazzino. Le bilance integrate nella cabina di trasferimento impediscono ai veicoli sovraccarichi di danneggiare i meccanismi di sollevamento.
Il PLC converte questi segnali dei sensori analogici in flag di stato digitali. Se un veicolo supera il limite di peso o si trova fuori allineamento, il PLC interrompe immediatamente il processo di aspirazione. Attiva un allarme rivolto all"utente, richiedendo al conducente di riposizionare il veicolo. Questa rigorosa convalida dell"input previene inceppamenti meccanici e protegge l"infrastruttura dagli errori dell"utente. Sul campo, spesso installiamo sensori ridondanti nella cabina di trasferimento solo per garantire che una lente sporca non causi un falso positivo.
Una volta convalidati gli input, subentra l"unità di elaborazione centrale (CPU) del PLC. Il tempo di ciclo di scansione della CPU determina la rapidità con cui il sistema reagisce al cambiamento delle condizioni. Le strutture di parcheggio ad alta capacità richiedono PLC con notevole memoria e potenza di elaborazione per monitorare più veicoli contemporaneamente su vari livelli di ascensori e navette. Stai essenzialmente eseguendo una vasta gamma di blocchi di dati, in cui ciascun blocco rappresenta un parcheggio fisico e il suo attuale stato di occupazione.
Gli ingegneri programmano questi controller utilizzando i linguaggi standard IEC 61131-3. Ladder Diagram (LD) fornisce una struttura logica visiva basata su relè che i tecnici della manutenzione possono facilmente risolvere i problemi sul posto. Il testo strutturato (ST) gestisce algoritmi complessi, come l"allocazione dinamica dello spazio. L"allocazione dinamica consente al sistema di depositare i veicoli utilizzati di frequente più vicino all"uscita, ottimizzando i tempi di recupero nelle ore di punta. La natura modulare di questi linguaggi di programmazione garantisce che il codice rimanga leggibile e altamente manutenibile per tutta la vita dell"edificio.
Dopo aver elaborato la logica, il PLC invia comandi ai dispositivi di uscita. La sicurezza è fondamentale durante l"azionamento. Il PLC utilizza relè elettromagnetici di livello industriale per isolare i percorsi di alimentazione ad alta tensione dai circuiti di controllo a bassa tensione. Questo isolamento protegge il controller dai picchi elettrici causati dall"avvio e dall"arresto di motori di grandi dimensioni.
Il PLC attiva i contattori del motore per spostare le navette orizzontalmente. Comunica con azionamenti a frequenza variabile (VFD) per controllare i sollevamenti verticali. L"integrazione del VFD fornisce accelerazioni e decelerazioni fluide, impedendo ai veicoli di spostarsi sui pallet durante il trasporto. Parametrizziamo i VFD direttamente attraverso la rete PLC, permettendoci di regolare i tempi di rampa in base al peso dello specifico veicolo da sollevare. Inoltre, il PLC controlla relè pneumatici e idraulici per azionare cancelli d"ingresso e barriere di sicurezza.
Componente di sistema | Esempi di hardware | Funzione primaria nell"automazione dei parcheggi |
|---|---|---|
Ingressi | Sensori fotoelettrici, scanner laser, bilance, lettori RFID | Convalida la presenza, le dimensioni, il peso e l"autorizzazione dell"utente del veicolo. |
Elaborazione logica | CPU PLC, moduli di memoria, controllori di sicurezza | Esegui la logica ladder, gestisci l"allocazione dinamica dello spazio e applica gli interblocchi di sicurezza. |
Uscite | VFD, contattori motore, valvole idrauliche, spie luminose | Azionare i motori degli ascensori, azionare cancelli, controllare la velocità della navetta e segnalare gli utenti. |
Rete | Switch Industrial Ethernet, cavi PROFINET | Facilitare la comunicazione ad alta velocità tra i rack I/O remoti e la CPU principale. |
La scelta del giusto hardware PLC determina la scalabilità e la resilienza dell"intera struttura. I gestori delle strutture devono valutare le configurazioni in base alla potenza di elaborazione, alla capacità di I/O e alle capacità di rete. Non è possibile acquistare semplicemente un controller standard e aspettarsi che funzioni su una struttura da 500 alloggiamenti.
La scala del parcheggio determina i requisiti di conteggio I/O. Un piccolo garage residenziale boutique può richiedere alcune centinaia di punti I/O. Una struttura automatizzata di grandi dimensioni con più ascensori, decine di cabine di trasferimento e centinaia di parcheggi richiede migliaia di punti I/O. Gli ingegneri devono valutare se implementare PLC compatti per configurazioni più piccole o PLC modulari per operazioni su larga scala.
I PLC modulari utilizzano rack di espansione, consentendo ai gestori della struttura di aggiungere schede di ingresso e uscita man mano che il sistema cresce. Questa scalabilità garantisce che l"architettura di controllo possa adattarsi se l"edificio subisce future espansioni o aggiornamenti meccanici. Solitamente progettiamo il pannello di controllo principale con almeno il 20% di capacità I/O di riserva per accogliere future aggiunte di sensori o modifiche al layout.
I blocchi meccanici nei parcheggi ad alta densità sono inaccettabili. Per prevenire singoli punti di guasto, i sistemi premium utilizzano configurazioni PLC hot-standby. Questa configurazione prevede CPU ridondanti che operano in parallelo. Il controller primario gestisce tutta l"elaborazione logica attiva. Il controller secondario rispecchia continuamente lo stato del primario su un collegamento in fibra ottica dedicato.
Se il controller primario subisce un guasto hardware, la CPU secondaria subentra senza problemi in pochi millisecondi. Questo protocollo di failover garantisce un funzionamento continuo, consentendo agli ascensori e alle navette di completare i cicli di recupero attuali senza intrappolare i veicoli durante il transito. Lo testiamo approfonditamente durante la messa in servizio prelevando fisicamente l"alimentazione dalla CPU primaria mentre l"ascensore è in movimento.
I moderni parcheggi non funzionano in modo isolato. Il PLC deve comunicare con i sistemi di controllo di supervisione e acquisizione dati (SCADA), i chioschi di pagamento e il sistema di gestione degli edifici (BMS) generale. Ciò richiede robusti protocolli di comunicazione industriale.
Protocolli come PROFINET, EtherNet/IP e Modbus TCP forniscono un trasferimento dati affidabile e ad alta velocità attraverso la rete della struttura. L"integrazione del PLC con il BMS consente ai gestori della struttura di monitorare il consumo energetico, tenere traccia dei tempi di picco di utilizzo e ricevere avvisi di manutenzione automatizzati direttamente attraverso il dashboard centrale. Il passaggio di cavi Ethernet schermati attraverso i pozzi degli ascensori in cemento richiede un"attenta pianificazione per evitare interferenze elettromagnetiche provenienti dalle linee del motore ad alta tensione.
Il PLC orchestra ogni movimento meccanico dal momento in cui arriva l"autista fino alla restituzione del veicolo in sicurezza. Questi flussi di lavoro richiedono una sequenza precisa e un monitoraggio continuo della sicurezza. Li suddividiamo in macchine a stati distinte all"interno del codice PLC.
Il processo di aspirazione segue una sequenza rigorosa e non aggirabile per garantire la sicurezza umana e l"allineamento meccanico. Il PLC esegue i seguenti passi:
L"autista scansiona una carta RFID o ritira un biglietto al chiosco d"ingresso.
Il PLC verifica le credenziali rispetto al database e apre il cancello d"ingresso esterno.
L"autista carica il veicolo sul pallet di trasferimento ed esce dalla cabina.
Il PLC avvia una scansione di sicurezza completa utilizzando barriere fotoelettriche e rilevatori di movimento per garantire che non rimangano persone o animali domestici all"interno della cabina.
Il PLC aziona il cancello interno e segnala al macchinario di trasferimento di impegnarsi.
Solo dopo aver confermato che l"area è completamente libera, il PLC consente al sollevatore di prendere il controllo del pallet del veicolo.
Il trasporto del veicolo al rack designato richiede calcoli complessi del percorso. Il PLC determina il percorso meccanico più efficiente per i veicoli a guida automatizzata (AGV) o i sistemi navetta. Valuta la posizione attuale di tutti i componenti in movimento, controlla la presenza di vani di stoccaggio vuoti e invia la navetta.
Il PLC monitora continuamente la posizione della navetta tramite sistemi di posizionamento laser o encoder assoluti. Questo feedback a circuito chiuso garantisce che la navetta si allinei perfettamente con lo scaffale di stoccaggio prima di trasferire il pallet del veicolo, evitando inceppamenti meccanici o cadute. Se un encoder segnala una deviazione di posizione anche di pochi millimetri, il PLC arresta lo shuttle e tenta una sequenza di riallineamento automatico.
Durante gli spostamenti mattutini o le partenze per eventi, il sistema deve far fronte a massicce richieste di recupero. Il PLC gestisce questi periodi di traffico elevato attraverso una logica di coda intelligente. Dà priorità ai movimenti per evitare colli di bottiglia meccanici, garantendo che gli ascensori non restino fermi in attesa delle navette.
Se più utenti richiedono i propri veicoli contemporaneamente, il PLC calcola la sequenza di recupero ottimale. Può comandare a un ascensore di depositare un veicolo in arrivo a un livello inferiore e di prelevare immediatamente un veicolo in uscita durante la discesa. Questo bilanciamento del carico massimizza il throughput meccanico e mantiene i tempi di recupero entro la finestra accettabile da uno a tre minuti. Trascorriamo giorni a modificare questi algoritmi durante la fase finale di messa in servizio per ridurre i tempi di ciclo.
L"implementazione di un sistema di controllo in una struttura di parcheggio presenta sfide ambientali e ingegneristiche uniche. Un"implementazione di successo richiede una rigorosa convalida del software e una solida protezione dell"hardware. Un garage non è una stanza pulita; è un ambiente industriale difficile.
A differenza delle sale server climatizzate, le strutture dei parcheggi espongono i componenti elettronici a un grave stress ambientale. Le fluttuazioni di temperatura, l"elevata umidità e le particelle di scarico degradano rapidamente i circuiti stampati standard. I PLC progettati per questi ambienti sono dotati di rivestimento conforme e funzionano entro ampi intervalli di temperature.
Inoltre, tutti i pannelli di controllo e le stazioni I/O remote devono utilizzare involucri con grado di protezione IP. Le classificazioni NEMA 4 o IP65 proteggono i delicati componenti elettronici dall"ingresso di polvere e umidità, garantendo un funzionamento affidabile indipendentemente dai cambiamenti climatici stagionali. Installiamo sempre riscaldatori anticondensa all"interno degli armadi di controllo principali per prevenire l"accumulo di umidità durante le cadute di temperatura.
Scrivere la logica di un parcheggio ad alta densità è un compito ingegneristico complesso. Gli integratori si affidano a suite di programmazione PLC avanzate per sviluppare robuste strutture di controllo. Queste suite consentono agli ingegneri di modularizzare il codice, creando blocchi funzione standardizzati per ascensori, navette e cancelli.
Prima che qualsiasi struttura in acciaio venga eretta in loco, gli ingegneri utilizzano piattaforme di simulazione di parcheggio automatizzato 3D. La messa in servizio virtuale consente ai programmatori di collegare il codice PLC effettivo a un gemello digitale 3D del parcheggio. Eseguono movimenti a secco, verificano gli interblocchi di sicurezza e testano scenari limite. Questo test virtuale previene costose collisioni fisiche durante la messa in servizio in loco e accelera notevolmente la tempistica del progetto. Trovare un errore logico in una simulazione non costa nulla; trovarlo quando un ascensore si schianta contro un muro di cemento è catastrofico.
Lo spostamento di macchinari pesanti richiede il rigoroso rispetto degli standard di sicurezza funzionale. L"architettura di controllo deve includere PLC di sicurezza dedicati o relè di sicurezza cablati dotati di adeguate valutazioni del livello di integrità della sicurezza (SIL) o del livello di prestazione (PL).
Questi sistemi di sicurezza gestiscono gli arresti di emergenza (E-stop), le barriere fotoelettriche e i cancelli di accesso per la manutenzione. Se un tecnico apre una porta di manutenzione, il PLC di sicurezza interrompe immediatamente l"alimentazione ai contattori del motore in quella zona specifica consentendo al resto della struttura di funzionare. Inoltre, il PLC si integra con il sistema di allarme antincendio dell"edificio, arrestando automaticamente i movimenti meccanici e proteggendo le porte tagliafuoco se viene rilevato fumo.
L"affidabilità a lungo termine dipende da strumenti di manutenzione efficaci. Il PLC si collega alle interfacce uomo-macchina (HMI) situate nelle stazioni di controllo. Questi touchscreen forniscono al personale di manutenzione dati diagnostici in tempo reale, stati dei sensori e registrazione dettagliata degli allarmi.
Quando si verifica un guasto, l"HMI visualizza l"esatto sensore o motore che causa il problema, eliminando eventuali congetture. I gestori delle strutture dovrebbero assicurarsi di collaborare con integratori di sistema locali in grado di fornire supporto continuo, eseguire aggiornamenti logici e procurarsi parti di ricambio per l"hardware PLC legacy. Programmiamo gli HMI per mostrare un layout visivo del garage, trasformando in rosso uno specifico vano se un sensore si guasta, in modo che il tecnico sappia esattamente dove camminare.
Investire in hardware di automazione di livello industriale cambia radicalmente le dinamiche spaziali di uno sviluppo immobiliare. La precisione del controllo PLC consente agli sviluppatori di ripensare il modo in cui allocare la metratura.
L"utilizzo di hardware PLC di alta qualità influisce direttamente sulla continuità operativa della struttura. Sebbene i microcontrollori di livello consumer possano sembrare accessibili, non hanno la robustezza necessaria per un uso industriale continuo. I controller Premium riducono i tempi di inattività imprevisti, riducono al minimo la necessità di chiamate di manutenzione di emergenza e prolungano la durata degli attuatori meccanici garantendo movimenti fluidi e precisi tramite l"integrazione VFD. La spesa iniziale in conto capitale per un rack PLC di fascia alta si ripaga da sola prevenendo una singola interruzione di più ore che intrappola cinquanta veicoli.
Il valore principale di una struttura altamente automatizzata e gestita da PLC risiede nell"ottimizzazione dello spazio. Poiché il PLC manovra i veicoli con precisione millimetrica, il sistema elimina la necessità di corsie guidate da persone, rampe di cemento e ampi raggi di sterzata. I veicoli vengono imballati saldamente in scaffalature verticali.
Questa precisione consente agli sviluppatori di ridurre l"ingombro complessivo del parcheggio fino al 50% rispetto ai garage convenzionali. La metratura recuperata può quindi essere riutilizzata per asset generatori di reddito, come unità residenziali aggiuntive, spazi commerciali o ingressi commerciali ampliati. L"affidabilità del sistema di controllo consente direttamente questa efficienza architetturale.
Un robusto sistema di controllo PLC è la base di un sistema di parcheggio automatizzato sicuro, efficiente e ad alte prestazioni. Combinando controllo deterministico, routing intelligente dei veicoli, architettura hardware ridondante, monitoraggio in tempo reale e interblocchi di sicurezza completi, gli sviluppatori possono massimizzare l"affidabilità del sistema, migliorare l"efficienza di recupero e garantire un funzionamento stabile a lungo termine.
Collaborare con un produttore esperto di sistemi di parcheggio è altrettanto importante per il successo dei progetti di automazione. Mutrade Industrial Corp. è specializzata in sistemi avanzati di parcheggio automatizzato, tecnologie di controllo intelligente e soluzioni ingegneristiche personalizzate. Con una vasta esperienza progettuale, innovative capacità di integrazione PLC e una rigorosa gestione della qualità, aiutiamo sviluppatori, architetti e operatori di parcheggi a implementare sistemi di parcheggio affidabili, scalabili e ad alta efficienza per sviluppi commerciali, residenziali e ad uso misto.
Avvia un controllo completo della capacità del sito per definire i requisiti di picco di produttività e i vincoli spaziali.
Richiedi diagrammi dettagliati dell"architettura I/O ai potenziali integratori di sistema per verificare il loro approccio alla ridondanza hardware e ai protocolli di failover.
Richiedi la messa in servizio virtuale e i test di simulazione 3D prima dell"installazione fisica per convalidare tutti gli interblocchi logici e di sicurezza.
Assicurati che l"hardware PLC selezionato utilizzi protocolli industriali standard aperti per garantire una perfetta integrazione BMS e la disponibilità delle parti a lungo termine.
R: Il sistema si basa su gruppi di continuità (UPS) e generatori di backup. L"UPS mantiene alimentati il PLC e i sensori, prevenendo la perdita di dati. La memoria non volatile del PLC conserva la posizione esatta di ogni veicolo. Una volta attivata l"alimentazione del generatore, il PLC riprende le operazioni senza la necessità di rimappare la struttura.
R: Sì, ma richiede condizioni strutturali specifiche. La struttura deve avere un"altezza del soffitto adeguata, una capacità di carico sufficiente per le scaffalature in acciaio e una disposizione favorevole all"installazione di navette e infrastrutture di sollevamento. Una valutazione ingegneristica strutturale approfondita è obbligatoria prima dell’adeguamento.
R: I sistemi utilizzano sensori fotoelettrici, sensori a ultrasuoni e scanner laser per controllare le dimensioni del veicolo e rilevarne la presenza. I circuiti induttivi rilevano i veicoli ai cancelli di ingresso, mentre gli encoder assoluti tracciano l"esatta posizione fisica di ascensori e navette.
R: Il PLC applica rigidi interblocchi logici. Utilizza barriere fotoelettriche e sensori di sicurezza ridondanti per monitorare continuamente le zone di trasferimento. Se un sensore rileva un"anomalia, come lo spostamento di un veicolo o un ostacolo sul percorso, il PLC arresta immediatamente ogni movimento meccanico.
R: Il recupero richiede in genere da 1 a 3 minuti. L"intervallo di tempo esatto dipende dal layout architettonico del sistema, dalla velocità degli ascensori controllati da VFD e dalla logica della coda del PLC per la gestione di più richieste simultanee.
R: No. Si consiglia vivamente di utilizzare PLC standard aperti disponibili in commercio di marchi affermati di automazione industriale. Ciò evita il vincolo del fornitore, garantisce la possibilità di trovare programmatori locali per la manutenzione e garantisce la disponibilità a lungo termine delle parti di ricambio.
R: La simulazione software consente agli ingegneri di collegare la logica del PLC a un gemello digitale della struttura. Ciò convalida la sicurezza del codice di controllo, previene costose collisioni fisiche durante i test e accelera significativamente i tempi di messa in servizio in loco.
